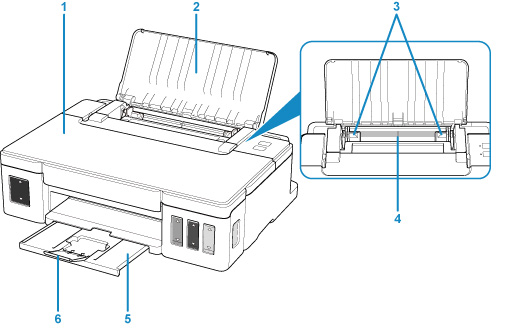

Önden Görünüm

(1) üst kapak

Mürekkep kutularını yeniden doldurmak veya yazıcının içinde sıkışan kağıdı çıkarmak için bu kapağı açın.

(2) kağıt desteği

Arka tepsiye kağıt yüklemek için açın.

(3) kağıt kılavuzları

Kağıt destesinin her iki tarafını birbirine hizalayın.

(4) arka tepsi

Buradan kağıt yükleyin. Aynı anda iki veya daha fazla sayıda aynı boyutta ve tipte kağıt yüklenebilir ve bir seferde otomatik olarak tek kağıt beslenebilir.

• Düz Kağıt / Fotoğraf Kağıdı Yükleme
• Zarf Yükleme

(5) kağıt çıkış tepsisi

Yazdırılan kağıtlar çıkar. Yazdırmadan önce dışarı doğru çekin.

(6) çıkış tepsisi uzantısı

Çıkan kağıdı desteklemek için genişletin. Yazdırırken uzatın.

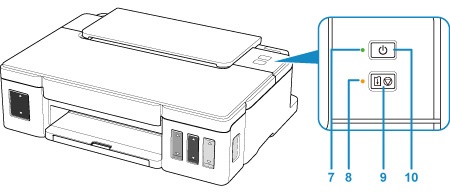

* Şekilde tüm lambalar açıklama amacıyla yanık olarak gösterilmektedir.

(7) Açma (ON) lambası

Güç düğmesi açıldığında yanıp söndükten sonra yanmaya devam eder.

(8) Alarm lambası

Bir hata oluştuğunda yanar veya yanıp söner.

(9) SÜRDÜR/İPTAL (RESUME/CANCEL) düğmesi

Sürdürülmekte olan bir yazdırma işini iptal eder. Yazıcı hatası giderildikten sonra yazıcıyı hata durumundan çıkarmak ve yazdırma işlemini devam ettirmek için bu düğmeye basabilirsiniz.

(10) Açma (ON) düğmesi

Makineyi açar veya kapatır.
